作者:Brenda Lorenz, Fauske & Associates, LLC，组件和IT系统经理
站(SBO)定义为A处的所有交流电源核电站这是一种非现场的损失和紧急备份操作的失败。根据NRC法规标题1 0，联邦法规(CFR) 5063所有交流电所有美国。植物在有限的时间内应对西南环境的能力，从大约电视。o到16个小时。交流电源事件的扩展是指在一段不确定的时间内所有非现场和现场交流电源的丢失。这将挑战km1g术语的冷却废燃料(SFP)，除非采取缓解措施。他的延期要求是福岛事件的结果。
电站电池为交流设备(包括独立的核心冷却源)运行所需的开关设备和断路器提供控制。电池还提供必要的控制电源，以指示重要的设备参数。在某些设计中，直流电源是直流独立注入的原动力。除了所需的独立场外电源，有专门的SBO柴油发电机或燃气轮机。在从ELAP恢复之前，必须确保直流电源在交流电源恢复后仍可用于指示和控制。
对于ELAP事件，不存在假设事故的设计基础。核能研究所(NEI)多样化和灵活应对策略(FLEX)实施指南(NEI 12-06, 2012年8月)要求125 VDC级1E电池至少持续24小时。满足这一要求的方法包括:
- 用电限制程序,
- 交叉连接各部门之间的电池
- 延迟电池操作
图1显示了一个将用于此分析的站内直流电池系统的例子。该图显示的是125V直流母线、电池和电池充电器。负载分布在两个馈线板之间。

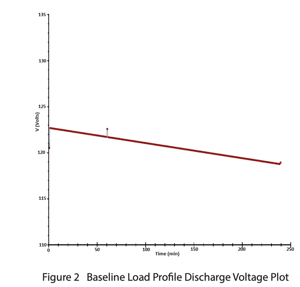

本例中的电池大小为4小时。通常，它是假定柴油发电机将可在这个时间框架。在4小时的时间内，母线电压达到118.9 V。当小区电压为1.97伏/小区(VPC)时，这表明假设1.75 VPC为最小小区电压时存在裕度。图2显示了时间(min)与放电电压(V)的关系。

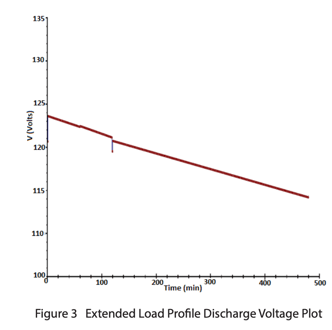

同样的电池，然后分析了ELAP持续8小时的负载脱落。假定在事件发生一小时后才实施减载。图3显示了8小时时的总线电压为114.12V，相当于1.90 VPC，表明还有剩余。
同样在图3中，在60分钟时，该图显示了一个轻微的倾斜，表明负载剖面发生了变化。在120分钟(持续一分钟)的第二次下降表明柴油发电机试图启动。
然后进行第三次运行，以确定时间到最小总线电压为105v (1.75 VPC);这是在11个小时内达成的。为了延长11小时以上的运行时间，系统采用单节电池在脱负荷时跳闸运行，当运行中的125 VDC系统的运行电压达到105 VDC时重新连接。这使得直流电源可以使用近24小时。考虑到这是一个ELAP和事故，只保留DC的一个分区。这种操作可以通过操作延迟系统上的冗余设备来完成，也可以通过在各部门之间手动连接以允许同一设备继续操作来完成。
在分析的某些情况下，允许母线电压降至105 VDC以下。这是基于下降电压比拾取电压低。此外，通过计算电池中剩余酸的实际摩尔分数，这种超出每个电池最小伏特的扩展得到了证实。
电池应对分析的结果是保守的。例如，假设逆变器负载都是恒定功率，这意味着随着电压随时间衰减，电流增加。大多数逆变器负载是恒定阻抗。
另一个假设是，所有的负荷脱落发生在给定的时间。在现实中，一旦决定减少负荷，这个过程通常会随着负荷的逐渐衰减而延长一段时间，而不是单一的负荷减少。例如，流程可能在0.5小时开始，1.5小时完成。上面的例子假设电池充满负载，直到负载脱落的时间。
这些分析在某种意义上是重要的，因为它们有助于确定何时恢复AC变得至关重要。
